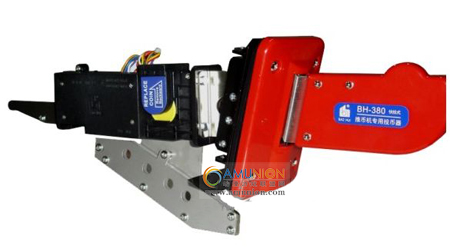

BH-380快速式投币器规格：
工作温度： -15℃ ——+50℃
适用硬币直径：？18mm~25.5mm
适用硬币厚度：1.5mm~2.0mm
工作电压：DC 12V ±10%
静态工作电流：60 mA±5%
COIN讯号输出：O.C(集电极开路) 形式
BH-380快速式投币器特点：
1.适用于各种代币。
2.摇摆式快速投币口设计，投币快速顺畅
3.投币口有限币大小调节螺丝，可防止大币误入而堵塞币道。
4.CPU程序控制，计分准确。
5.独特防电磁干扰程序。
6.内置检测币大小程序。
7.开机自检提示声，钓鱼报警。
8.特设精准/正常档，投币更顺畅
BH-380快速式投币器使用说明：
1.请将夹在币槽内的塑料币取下，换上要使用的硬币;
2.用2号六角螺丝刀调节投币口限大小螺丝，调节到让硬币正好顺利滑下。
3.配合主机板需要，切换常开/常闭开关(SW1);一般转灯类的电脑板使用常闭档(N.C)，其它电脑板用常开档(N.O)。
4.配合主机板需要，切换COIN信号快慢开关(SW2)：快档(20ms)，中档(40ms)适用于一般的机台，慢档(60ms)适用于一般性的娱乐机台。
5.VR是硬币筛选的敏感度调整旋钮，顺时针方向调紧，逆时针方向调松，一般不需要调整，出厂时已调合适。
6.如过币不顺畅，调整精度开关的档位，或者调整VR旋钮到适当的位置。
7.投币器通电时，会发出“滴”一声响，表示进入正常工作状态。如无响声或响很多声，则有故障。
BH-380快速式投币器故障处理：
A. 无响声：
1. 投币器电源插座是否没有连接，是否接触不良。
2. 投币器接线是否正确。
3. 蜂鸣器坏。
B. 响很多声：
1. 投币器币道中是否有异物。
2. 反光片是否脱落 。
C.投币不计分：
1. 开关(常开、常闭)拨的档位是否正确。
2. 投币器的信号线是否连接，接线法是否正确。
3. 投币器电源插座是否接触不良。
4.投币器COIN信号以集电极开路形式输出，与之相连目标板上是否接上拉电阻。
5. 出币口过币是否通畅。
D.投币器有吃币现象：
1. 调整COIN信号快慢开关。
2. 投币器币道中有异物，造成走币不顺畅而吃币。
3. 出币口过币是否通畅。
E.投币不顺畅：
1. 调整VR旋钮：顺时针方向调紧，逆时针方向调松。
2. 调整精度开关：精准档，选币精准但较严，代币常用
正常档。
3. 样币是否夹好。
4. 换个样币试试。
5. 出币口过币是否通畅。
F.不过币：
1. 投币器电源插座是否没有连接，是否接触不良，接线是否正确。
2.。调整VR旋钮：顺时针方向调紧，逆时针方向调松。
3. 投币器币道中是否有异物。
4. 反光片是否脱落。
5. 样币是否夹好。
6. 电磁铁卡死。
7. 出币口过币是否通畅。
G.过假币：
1. 调整VR旋钮：顺时针方向调紧，逆时针方向调松。
2. 将调整精度开关，拨到精准档。
3. 样币是否夹好。
4. 电磁铁卡死。
H.卡币：
1.调节限币大小螺丝。
2.清理币道杂物和污垢。
接线说明：
2011-4-7 15:22:11 上传
下载附件 (7.81 KB) 适用机型：BH-380
注：请将说明书放入机台内，方便使用。
