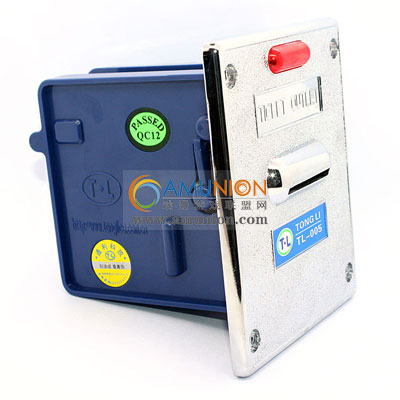

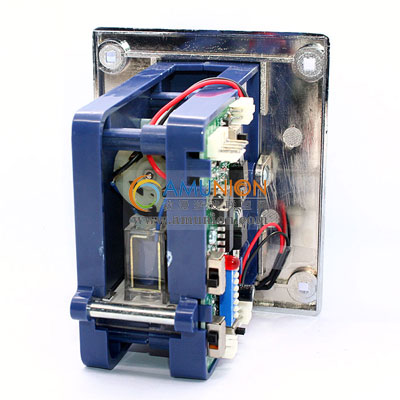

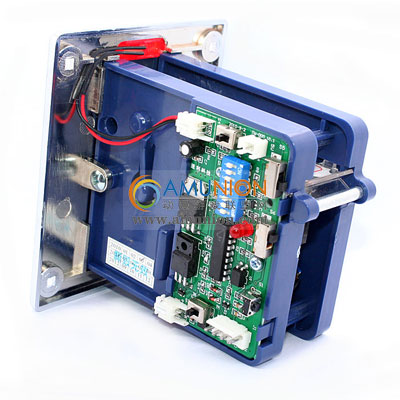

通利/TL-005外置出票器

包装：24pcs/box                  尺寸：43×39.5×28cm
毛重G.W:15.5kg                   净重N.W：14.5kg

产品规格：
工作电压：DC+12V±10%
静态工作电流：50mA±10%
动态工作电流：300mA
工作温度：-15℃～+50℃

产品特点：
1、高速智能芯片，将传统的彩票机和介面卡融合为一。
2、速CPU程序控制，出票快速准确。
3、内置防电磁，电机干扰程序。
4、特设马达正反开关，方便清除卡票。
5、可设为退票/退票模式，解决彩票机推币机马达不能连接的问题。
6、可设为多分一票或一分多票模式，出票长度可通过指拔开关调整。

1、根据使用需要，选择相应退票/退币模式，8位拨码开关位6为模式开关，OFF为退票模式，ON为退币模式。
2、若本机台要用退票模式，将8位拨码开关位6拨为OFF且开关(SW)拨向退票档，此时出票机进入退票模式。
2、切换SW6开关选择输入信号有效电平极性，0V表示低电平启动出票机，5V表示高电平启动出票机。
3、切换SW5开关选择输出信号极性，N.O为常开，N.C为常闭。注：输出形式为O.C。
4、插上出票机电源线。
5、先将票装入机内，按SW1开关将票调至最佳出票位置即可。
6、出票时，面板灯亮且LED(D3)闪烁，面板灯亮表示出票机正忙，LED闪烁代表出票机有信号输出
7、若给出票机上电时，面板灯亮且出票机转动，说明输入信号极性开关(SW6)拨错，调整输入信号极性开关且出票机重新上电
8、出票时电脑板死机或少出票，说明输出信号极性开关(SW5)拨错。
9、若本机台要用退币模式，将8位拨码开关位6拨为ON且开关(SW)拨向退币档，此时出票机进入退币模式。

接线引脚(J1)说明：

■白线——IN信号输入

■黑色——GND接地线

■红线——DC+12V

■绿线——OUT信号输出

接线引脚(J2)说明：

■棕线——SSR信号输出

■灰线——马达电眼信号输入

配线图JI：

出票机
电脑板

■白线—IN-----------SSR

■黑色—GND----------GND

■红线—+12V---------DC+12V

■绿线—OUT----------HP.SW(退币开关)

配线图J2：

出票机 退币控制板

■棕线----------------SSR

■灰线-----------------马达电眼
